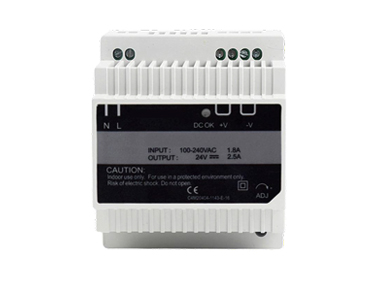

HYNAMIC PS24 电源开关

概述

一款采用脉宽调制(PWM)技术控制的隔离开关电源。输入的交流电压经过整流滤波产生300V左右 的直流电压，在专用芯片的控制下，电路中的变压器、开关器件等产生高频方波电压，经过大功率 整流管后输出高精度、高稳定的直流电压。

特性

 体积小，重量轻。

 工作电压范围宽：输入电压可在88～264V正常工作。

 安全，可靠性高（执行标准：GB4943）。

 卓越的工作性能：大功率的开关电源有5～10秒的延时检测电路设计，能很好杜绝开关电源通 电瞬间输出高电压，大电流从而能保护负载

 保护功能：短路、过流、过热保护。

 安装方便：本产品设计成导轨式安装，可跟空开、模块一起安装，减少输入输出连接电线。

 当负载过大时，电源会发生保护，出现间歇通断的异常情况，此时应减少负载。

物理规格

外型尺寸 78mm × 93mm × 56mm （W*H*D） 额定功率60W 额定电流 2.5A 电压调整范围21.6-26.4V 电压精度 ±1.0 % 输入电压范围88～264VAC 输入频率 47-63HZ 输入效率84% 输入电流 1.2A 115VAC 0.8A 230VAC 输入浪涌电流 18A 115VAC 冷启动 36A 230VAC 过负载 额定输出功率的105%～ 160% 过电压 27.6V～32.4V 工作温度 -20℃～+60℃ 工作湿度 20%～90%RH，无冷凝  耐压 I/P-O/P：3KVAC 绝缘阻抗 I/P-O/P：100M Ohms / 500VDC / 25C / 70%RH
