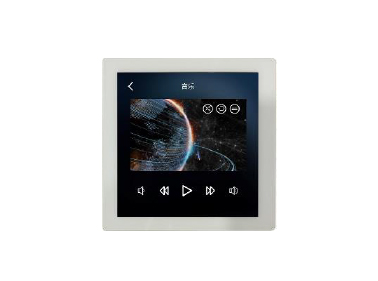

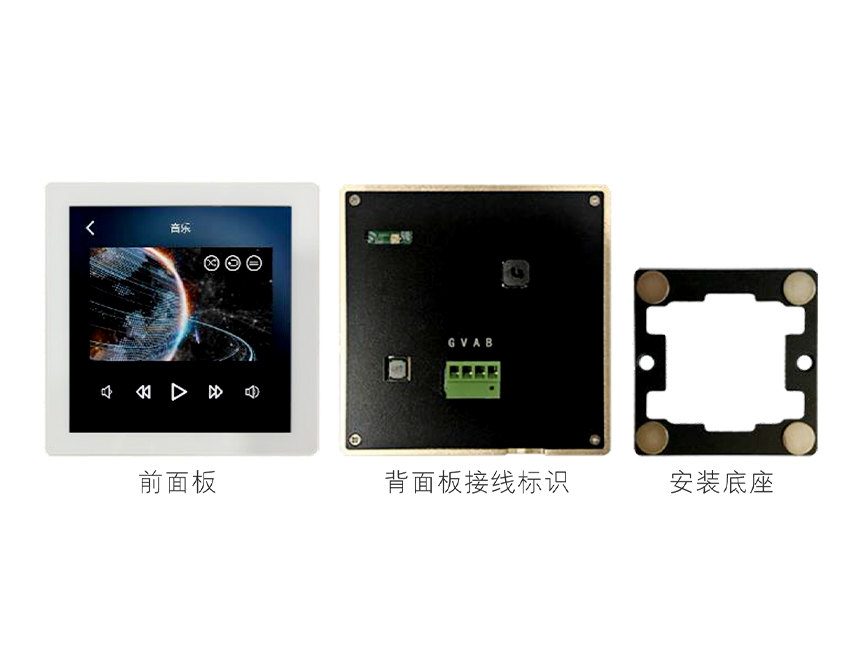

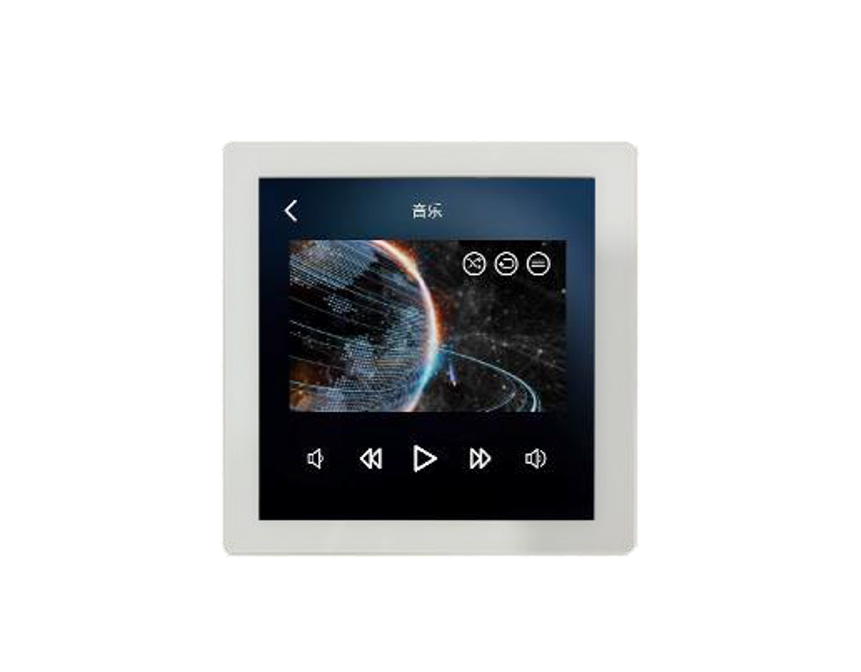

HYNAMIC CPS43A 控制面板

概述

一款高性能、多功能的触摸控制面板，采用主频为400MHz的32位双核高速处理器，集TFT显示 驱动、图片字库存储、GUI操作、RTC及各种组态控件于一体的串口显示终端。可广泛应用于能 源电力、司法监狱、军事指挥、水利水文、气象地震、企业管理、冶金钢铁、银行金融、国防安 全、公安交通、生产调度、广播电视、教育科研等领域。

特性

 内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE字库， 可自定义任意电脑字体显示。

 支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等 功能。

 支持倒计时、定时器、年月日等时间显示。

 支持按钮、文本、下拉菜单、进度条、滑块、仪表、动画、二维码、曲线、数据记录、圆形进 度条、音视频等各种组态控件。

 内置虚拟数字、字符键盘，支持中英文输入法，可自定义键盘。

 上位机内嵌Lua脚本编译器，用户可在屏内自定义各种复杂逻辑关系。

 低功耗设计，具有多种节能模式。

 支持0、90、180和270度旋转安装显示。

 支持单点、滑动触摸等多种触摸方式。

 支持串口透传模式，可用TCP/IP协议、FTP协议、HTTP协议。

 支持SD卡插入更换开机logo。

物理规格

核心处理器 400MHz 32 位双核处理器 分辨率 480×480 存储空间 128Mbit 颜色 65K 色，16位RGB 电压 5-36V(误差±0.2V) 通讯方式 RS485 外观尺寸 4.3 寸（88mm×88mm×27.9mm） 显示尺寸 4.0 寸（71.9mm×70.2mm） 工作温度 -20～+70℃ 存储温度 -30～+80℃
