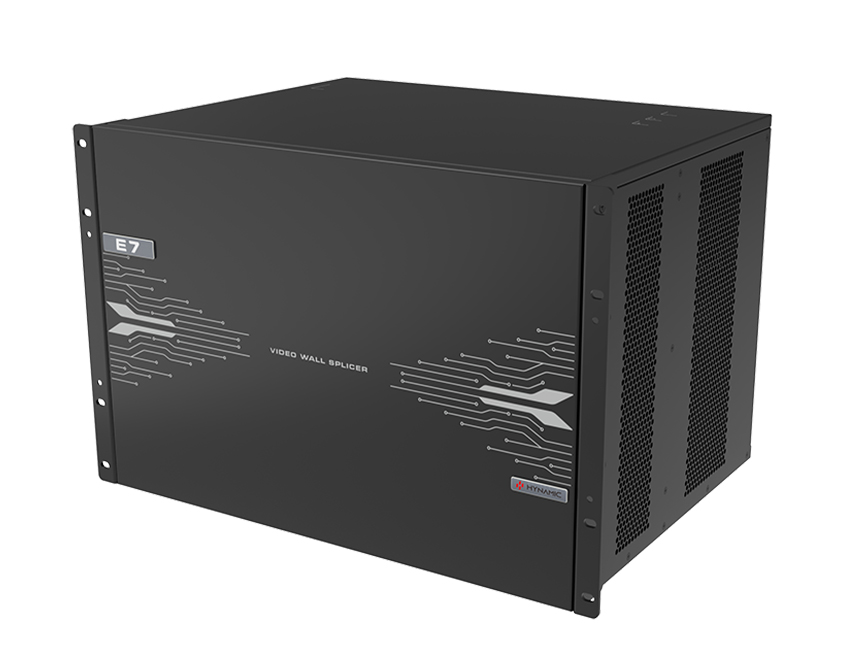

HYNAMIC E7 视频拼接服务器

简介

E7 是一款纯硬件架构、高性能视频拼接服务器，整机采用模块化配置，插卡式结构，可根据用户 的需求灵活配置输入输出卡，满足现场各种视频接入，支持输入输出卡热插拔，双主控热备份，性 能稳定，可广泛应用于能源电力、司法监狱、军事指挥、水利水文、气象地震、企业管理、冶金钢 铁、银行金融、国防安全、公安交通、生产调度、广播电视、教育科研等领域。 E7 基于强大的硬件 FPGA 系统架构和模块化设计理念，不仅具有纯硬件架构稳定高效遗传基因， 同时可支持多种输入输出卡灵活组合，对系统设计及改造提供了便利。E7支持4K超高清视 频输入和输出，支持多屏多图层管理、输入输出 EDID 管理和预监、OSD 高清滚动字幕设置等操 作，可为您带来丰富的画面构造体验。 另外，E7采用B/S架构，无需安装应用程序，支持通过平板电脑、落地一体机、PC等设备进行访 问及控制，支持多用户在线操作，信息实时同步，响应速度快，提高了现场环境配置效率。 认证 CCC。 若该产品无所销往国家或地区的相关认证，请第一时间联系嗨动视觉确认或处理，否则，如造成相 关法律风险，客户需自行承担或嗨动视觉有权进行追偿。

特性

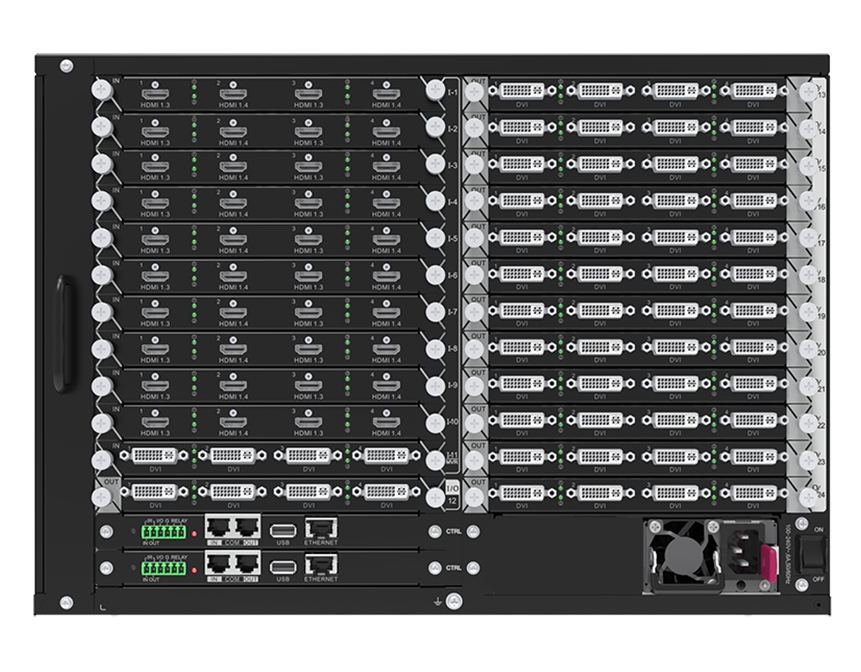

插卡式结构设计，自由搭配  支持单卡槽多容量。 − 4路2K×1K@60Hz − 2路4K×1K@60Hz − 1路4K×2K@60Hz  输入输出在线状态实时监测。  输入输出卡支持热插拔，不影响其他板卡正常工作。 多屏幕管理，集中控制  每个屏幕可以自定义与其他屏幕不同的输出分辨率。  输出接口同步拼接。 采用帧同步技术，保证所有输出接口的输出图像完全同步，画面完整，播放流畅，无卡顿丢帧 情况，无撕裂和拼缝现象。  支持单卡单接口配屏和跨卡多接口配屏。  支持混合接口配屏。 支持相同帧频的HDMI和DVI输出接口配置到同一拼接屏。  支持对显示单元的拼接缝进行边缘补偿。  支持随路音频输出。 支持大屏音频联动管理功能，可将大屏中的一路音频根据业务应用需要进行联动输出，方便用 户同步感知音频信息。

多样化显示，灵活配置  多图层显示。 单卡最多支持8个2K图层，4个DL图层或2个4K图层。  高清动态滚动字幕。 支持滚动文字显示功能，用户可自定义滚动文字的内容、方向、速度和样式，可进行标语口 号、通知消息发布。 字幕支持多语言多字体显示。  自定义用户场景 2000 个用户自定义场景，支持场景无缝切换；场景切换响应速度＜60ms。  场景自动定时轮巡 可以选择每个场景是否参与自动轮巡，方便监控、展览展示领域应用。  支持单屏独立设置OSD。  输入源台标管理。 对输入源设置文字台标，方便图层输入源的识别。  支持输入源截取和截取源重命名。 对输入源画面进行任意截取，形成一个新的输入源，不影响原输入源的使用。  支持输入源HDCP自动解码和小数帧频。  输入源分组。支持对输入源进行分组管理。  支持输出接口旋转拼接。 Web控制，操作便捷  采用Web端控制，操作实时响应，采用1000M/100M自适应网络接口，支持多用户同时访 问。  Web控制界面可实现输入源预监和输出回显。  Web端固件升级。 多重监测及备份设计，稳定可靠  支持双主控热备份，保证设备不掉线。 支持主控卡热备，遇故障自动切换，保障系统稳定运行，过程用户无感，运行状态实时上报。  支持设备自检。  系统自动监测和告警。 支持硬件监控，异常报警，包括风扇转速、各模块温度及电压、运行状态等设备监测。

产品规格

大支持安装输入卡数 15张 12张 大支持输入路数 60路 48路 大支持安装视频输出卡数 9张 13张 大支持输出路数 36路 52路 大图层数 72 104 电气规格 电源 100–240V~,50/60Hz, 6A 功耗 320W 【待定】 工作环境 温度 0℃~45℃ 湿度 0%RH～80%RH，无冷凝 存储环境 温度 -10℃～60℃ 湿度 0%RH～95%RH，无冷凝 物理规格 尺寸 482.6mm × 348.8mm × 317.3mm 净重 14.8 kg 总重 18.7 kg 包装信息 包装箱 640mm × 445mm × 580mm 配件 1×电源线、1×RJ45网线、1×接地线,、1×HDMI线 1×快速指南、1×合格证、1×安全手册
