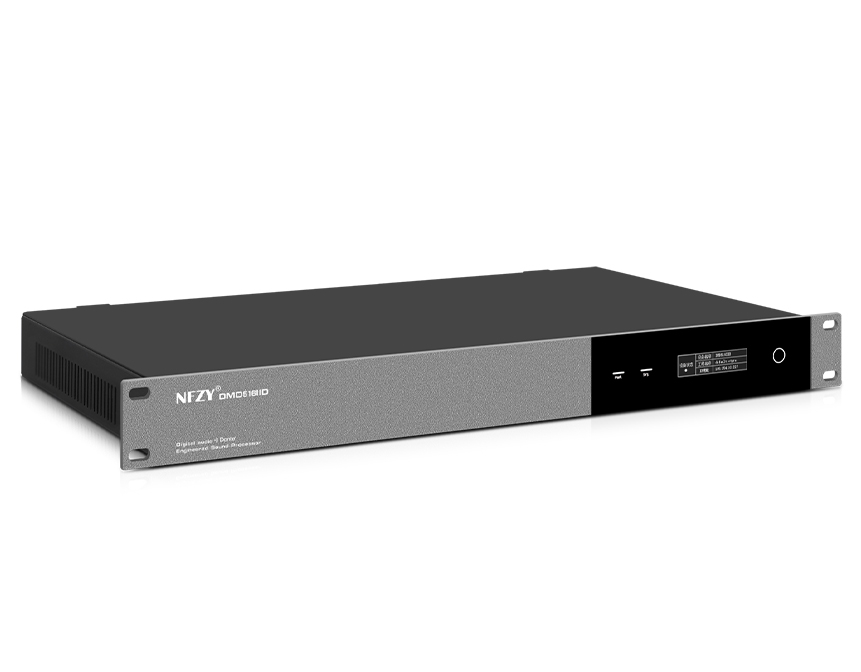

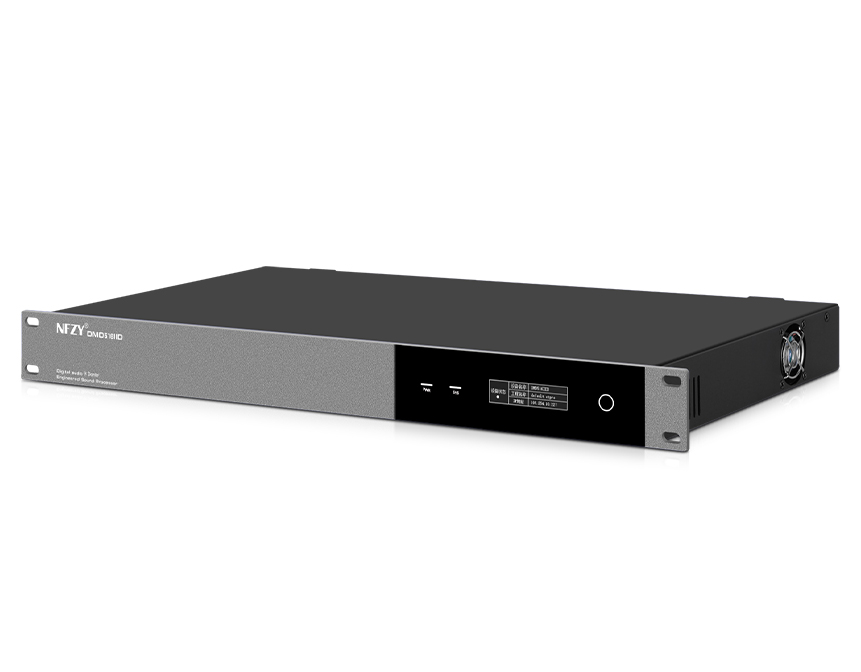

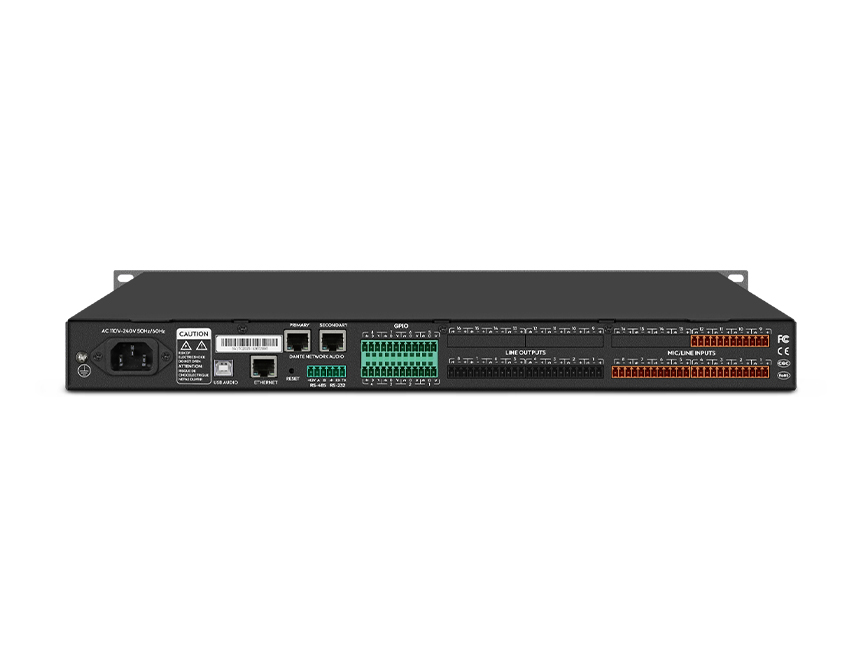

NFZY DMD516IID数字音频处理器

概述

DMD516IID  数字音频处理的设备硬件和软件介绍，软件主要是以拖拽式架构音频处理器系列 呈现，以及对处理器设备程序设计、控制等。界面简单直观，便于用户进行各项模块参数、预 设的设置和调用。其中，拖拽式编程、图形控制界面以及动态信号流向、智能吸附式自动编程 是本系统的核心功能之一，信号所见即所得，用户可以通过计算机上安装的软件来实现控制。 同时，该软件还支持Web方式控制用户操作界面，提供便捷的控制方式。在硬件方面，同型号 设备可做双机热备份功能，使用心跳探测机制，为了在重要音频处理或扩声系统中，保障系统 的安全稳定性。 在使用本软件时，用户可以通过简单的鼠标操作来完成对整个音频系统中各项参数、预设的设 置、调用。操作界面直观简单，使得用户能够轻松上手。同时，本手册的编写还提供了详细的 操作指南，以帮助用户理解软件的功能和用途，从而提高用户的满意度和体验。

产品特点

◆多场景拖拽式架构    多场景开放平台，可选择对应场景，进入编程后会自动出现对应该场景的必要要模块，在此    基础上只需要根据调试需求进行拖拽DSP模块至链路中，无需进行连线操作。

◆自动吸附式编程连线    当选择模式后进入编程时，将模块拖至对应节点就能完成编程，无需删线重连。

◆音频处理技术    内置多通道声学回声消除AEC模块、自适应滤波器、分频器、FIR滤波器等多项音频处理算    法，满足不同场景需求，保障音频处理质量与传输稳定性。

◆DSP模块颜色提示    通过2种颜色区分模块信号开启或关闭状态，便于判断问题。

◆多设备操作与场景切换    支持多台不同设备型号同时联机，可跨设备复制粘贴数据，同时设备支持本地会议、本地+    远程会议、BGM三种模式，用户可自行根据需求选择，内置不同处理DSP模块，使其性能强。

◆多种控制方式    支持RS232、RS485、UDP控制，可对系统中的电源、信号切换、环境控制、音频等整体控    制。具备有线及无线web端访问，可按需编辑控制界面。

◆双机热备份    支持双机热备份功能，通过网络或串口协议等方式，使用探测心跳包机制进行主备设备相互    探测，当设备发生故障自动切换，同时支持手动切换，保障系统运行的安全性和稳定性。

产品参数
产品型号：DMD5161D
处理器：ADISHARC 21569@1GHz SIMDx2
模拟输入、输出通道：12进8出

DanteVAES67输入,输出通道：32x32
输入增益：013161911211511812112412713033136139142145148 dB
幻象供电：48Vmax
频率响应：20Hz-20kHz(+0.05/-0.5 dB)
大电平：+18dBu
采样率：48 kHZ
AD\DA位深度：24Bit
THD+N：≤0.002%(1kHz，+4dBuA计权)
设备噪声：<-95dBu(A计权)
输入动态范围：>1130B
输出动态范围：>113dB
输入共模抑制比：>67dB@1kHz，0dBu
输出 串音：-120dB@1kHz
输入阻抗(平衡接法)：5.4KO
输出阻抗(平衡接法)：1002
工作电压：110-240V AC，50Hz160Hz
运输重量(裸机重量/毛重)：2.97KG13.95KG
尺寸(宽x深x高)：482x260x44mm
